u概述：
內反饋?zhàn)粤κ秸{(diào)壓閥采用采用內部取壓結構，廣泛應用于無電、無氣場合的節能型產品；利用被控介質自身能量作為動力源，引入執行機構控制閥芯位置來改變流通面積，改變流量，從而使閥后或閥前壓力穩定到給定值，具有動作靈敏，壓力波動小等特點。
內反饋?zhàn)粤κ秸{(diào)壓閥分為減壓型閥后壓力調節型（B型）及泄壓型閥前壓力調節型（K型），廣泛應用于減壓穩壓或泄壓穩壓等場合的各種蒸汽、非腐蝕型氣體和液體；特別適用于高粘度流體的壓力控制。
I、閥本體部分參數選型
型 式 | 流體壓力不平衡型閥芯 | 閥體及閥蓋材質 | WCB、CF8、CF8M、CF3、CF3M |
公稱通徑 | 20~300（3/4~12） | 閥 內 件 材 質 | 0Cr18Ni9(304);0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2（316L） 以上+R.TFE(改性聚四氟乙烯) 以上+Stellite（堆焊司鈦萊合金） |
閥芯型式 | 柱塞型、雙閥芯型 |
流量特性 | 快開、修正線性 | 上閥蓋型式 | 標準型：-30~+120℃ |
公稱壓力 | PN1.6、2.5、4.0、6.3MPa | 高溫型：-40~+250℃ |
低溫型：-196~+80℃ |
ANSI Class 150、300、600 Lb | 結構型式 | P系列單座型 |
JIS 10K、20 K、30 K、40 K |
連接方式 | 法蘭式FF、RF、RJ、TG、MFM | N系列多級壓降型 |
螺紋式 |
焊接式【承插焊SW ; 對接焊BW】 | 填 料 | 聚四氟乙烯V型填料 |
法蘭標準 | GB/T9113-2000 | 柔性聚四氟乙烯填料 |
HG20592-97(HG20592-2009) | 柔性石墨填料 |
JB/T79-94;ANSI B16.5 | 無填料結構 |
注 | 當閥門為金屬硬密封且泄漏率要達到V級時，請?jiān)诤贤凶⒚鳌?/span> |
II、主要技術參數
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量 系數KV | 單 座 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
雙 座 | -- | -- | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | 1210 | 1925 |
固有流量特性 | 快開、修正線性 |
額定行程L(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 |
調節精度 | ±8% |
壓力分段范圍KPa | 40~80 ; 60~100 ; 80~140 ; 120~180 ; 160~220 ; 200~260 ；240~300 ； 280~350 ; 330~400 ; 380~450 ; 430~500 ; 480~560 ; 540~620 ; 600~700; 680~800 ; 780~900 ; 880~1000 ; 950~1500 ; 1000~2500 |
允許泄漏量 | 硬密封:IV級（10-4XKv）； 軟密封：VI級（參見GB/T4213-2008） |

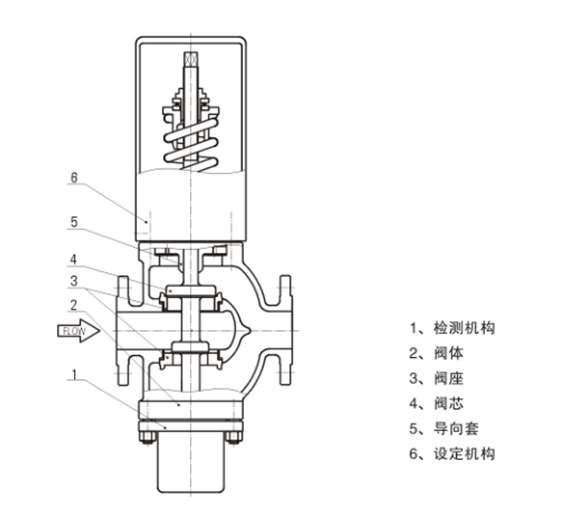

III、內取壓雙閥座內部結構簡圖
IV、整機作用方式確定
1、壓開型K型為控制閥前壓力的調節閥，其初始位置的閥芯在關閉位置，當閥前壓力逐漸升高，閥逐漸打開，直至閥前壓力穩定在要求的給定值；
2、壓閉型B型為控制閥后壓力的調節閥，其初始位置的閥芯在開啟位置，當閥后壓力逐漸升高，閥逐漸關閉，直至閥后壓力穩定在要求的給定值；

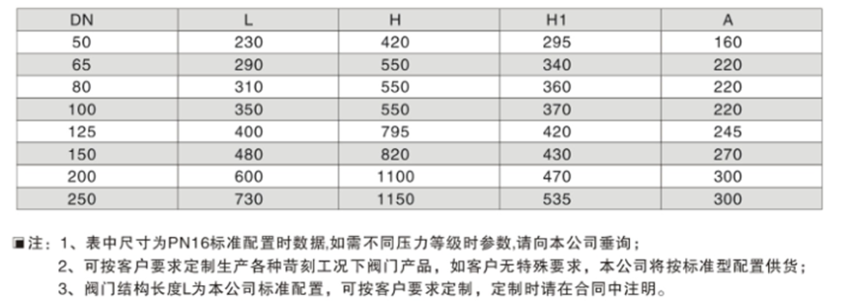

V、自力式減壓閥外形尺寸及重量
